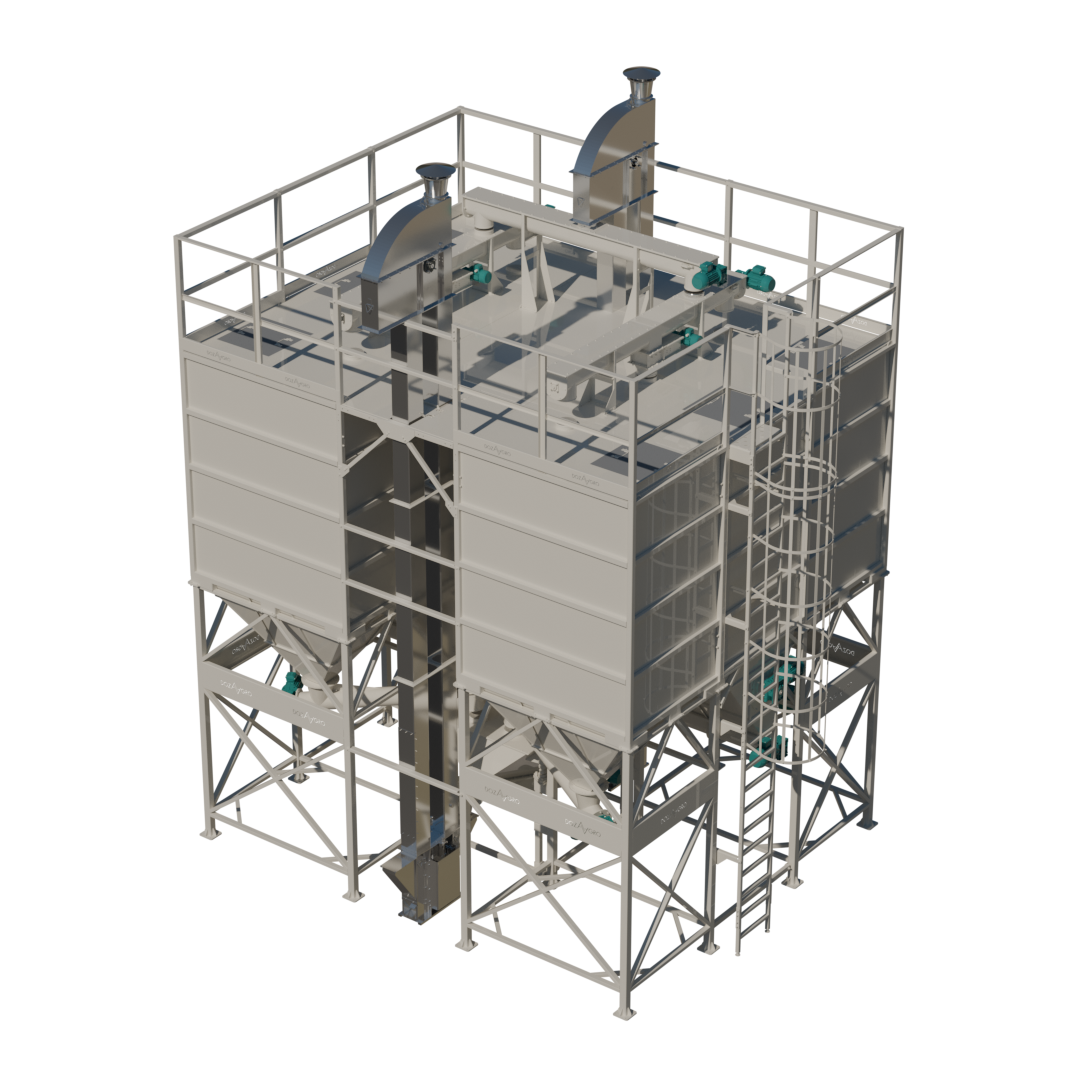

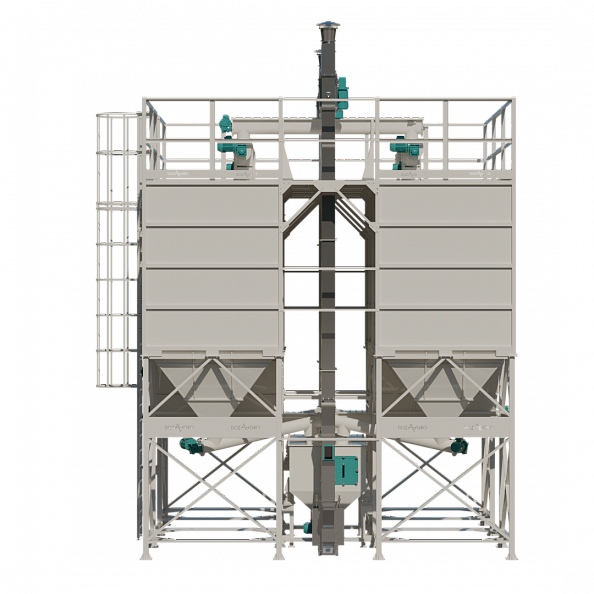

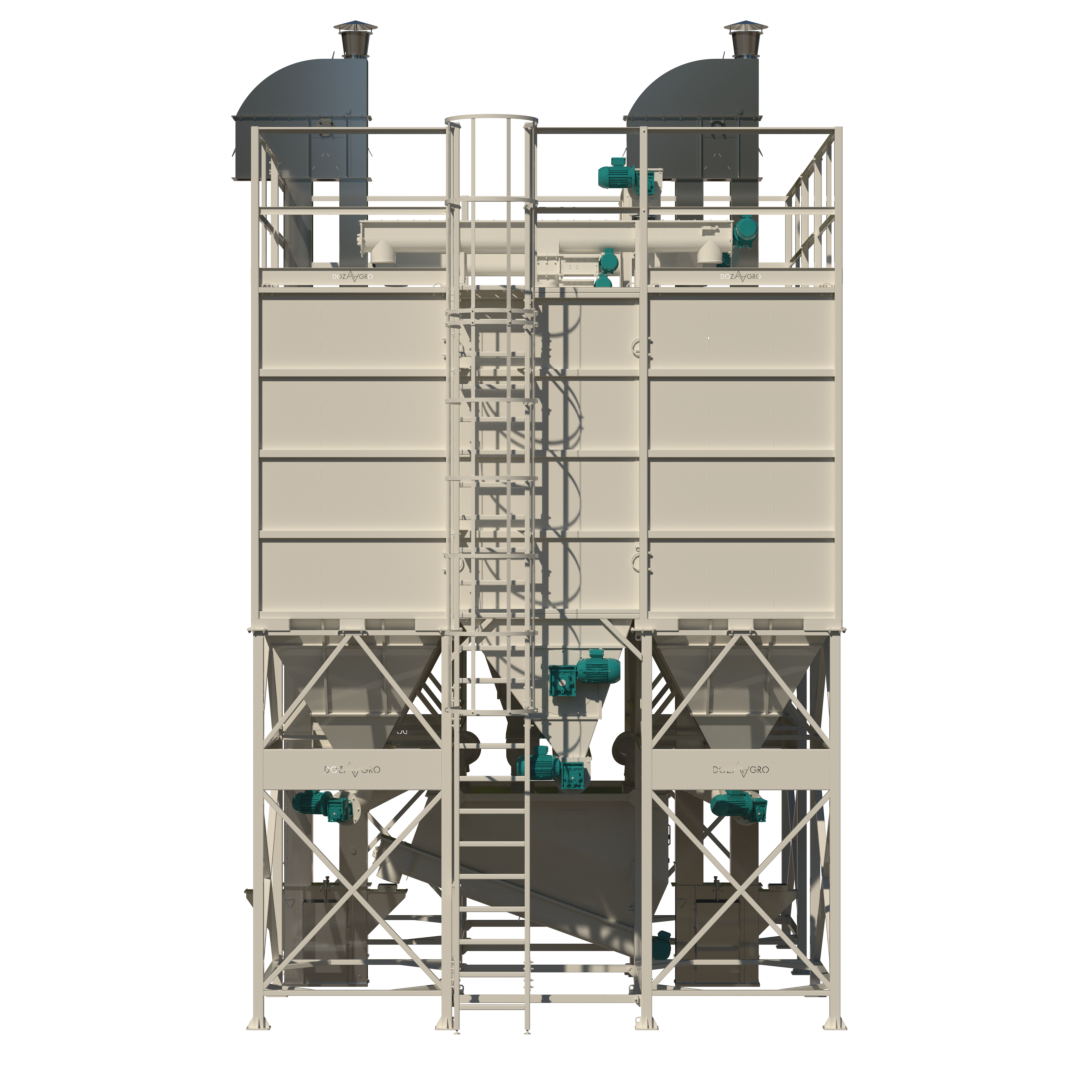

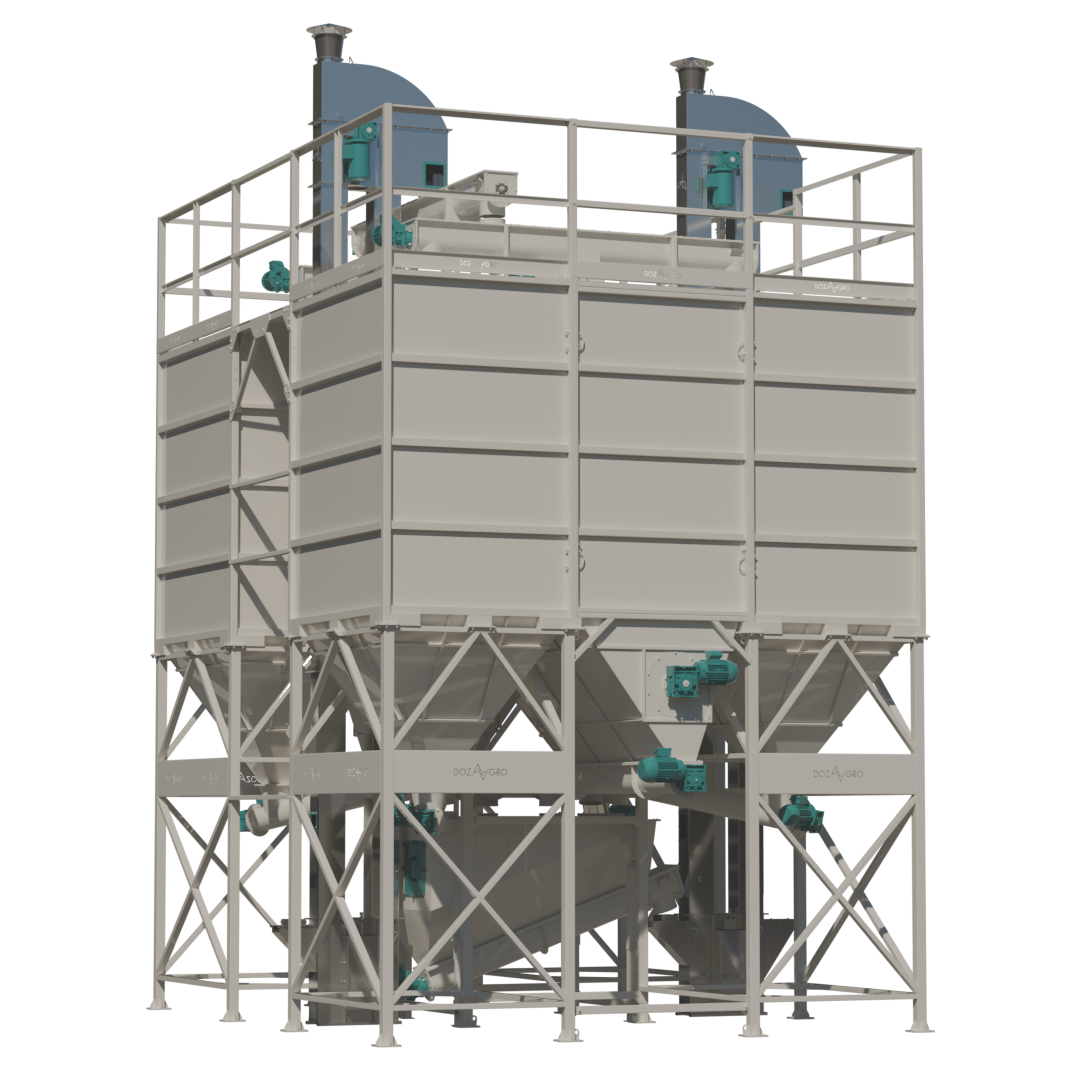

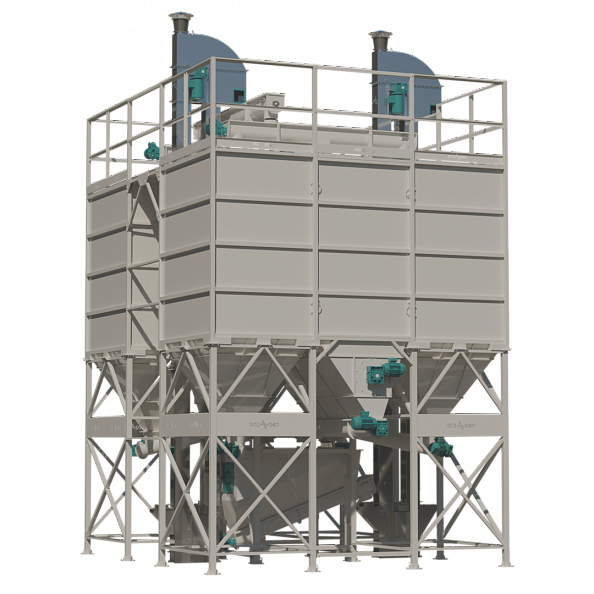

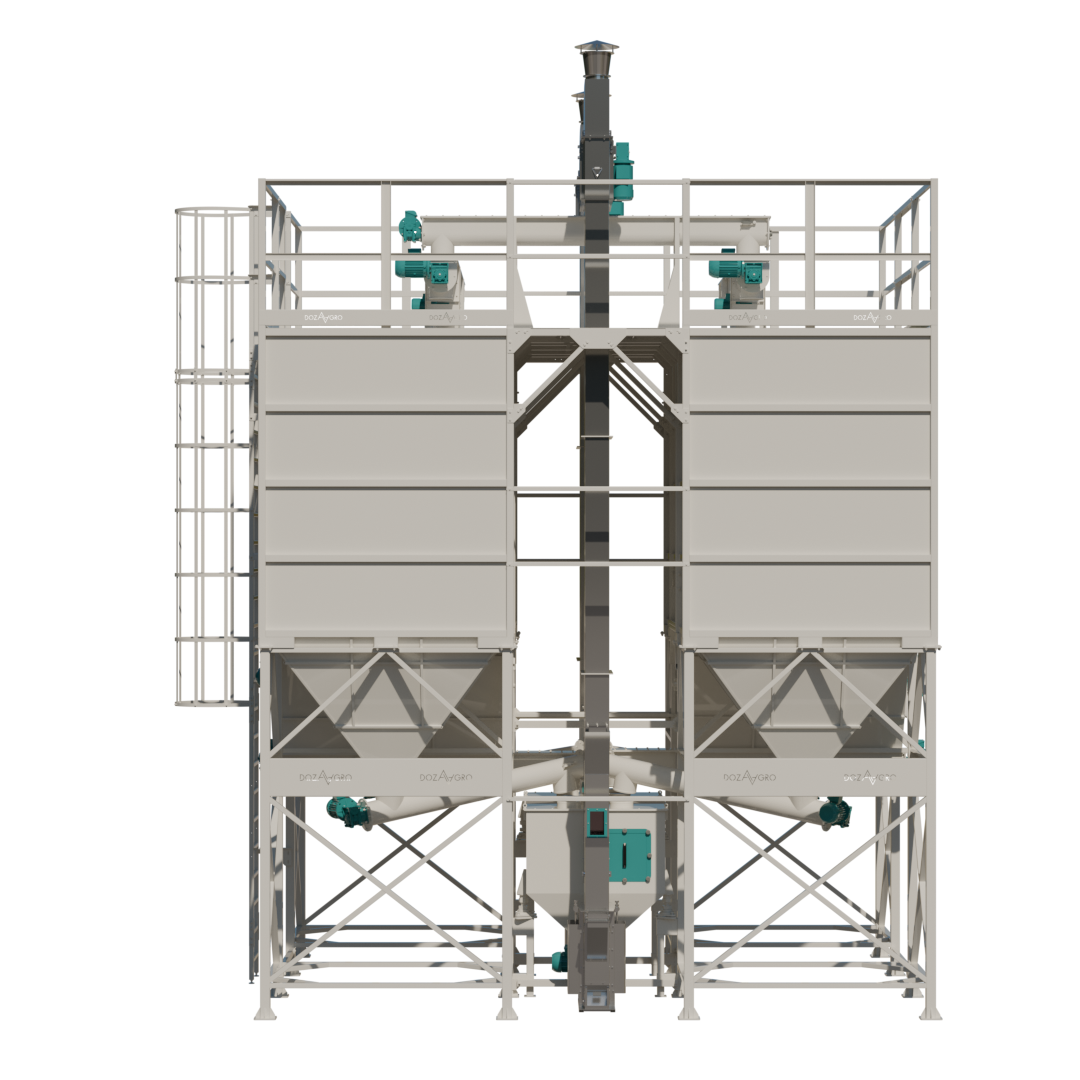

Модули-дозаторы МПС-5
Мощность:
25,58 кВт
Производительность:
до 15 т/ч
Гарантия:
12 мес.
Технические характеристики
Применение
Комплектация
Документация
Мощность: 25,58 кВт
Применение: для заводов Профи и Премиум
Рабочая вместимость бункера: 32 м3
Рабочая вместимость силоса: 16 м3
Диаметр выгрузного патрубка: 203 мм
Максимальная навеска: 900 кг
Диаметр корпуса выгрузного шнека дозирующей емкости: 203 мм
Диаметр корпуса транспортеров шнековых: 203 мм
Диаметр корпуса дозаторов шнековых: 203 мм
Производительность: до 15 т/ч
Габаритные размеры: 6639х5042х8410 мм
Масса: 7611 кг
Особенности
- Мощность 25,58 кВт:
- Нория зерновая: 1,5 кВт х 2 шт= 3 кВт (мотор-редуктор с электротормозом)
- Транспортер шнековый :1,5 кВт, 140 об/мин
- Транспортер шнековый 2 исп.: 1,5 кВт (140 об/мин) х 2 шт= 3 кВт
- Задвижка реечная: 0,18 кВт
- Силос: 2,2 кВт х 2 шт =4,4 кВт
- Дозатор шнековый: 1,5 кВт (140 об/мин) х 4шт = 6 кВт
- Дозатор шнековый для силоса: 3 кВт х 2 шт= 6 кВт
- Выгрузной шнек дозирующей емкости :1,5 кВт,140 об/мин - Всё оборудование, включённое в данные модуль, изготовлено из чёрного металла (кроме норий).
- Подача продукта в бункеры осуществляется норией и реверсивными шнековыми транспортёрами.
- Два средних бункера оборудованы валом ворошилкой для предотвращения образования сводов.
- Вал установлен в подшипниках.
- В качестве привода применён мотор-редуктор.
- В бункерах имеются датчики уровня.
- Выгрузка компонентов из бункеров осуществляется шнековыми дозаторами.
- Вал транспортёров и дозаторов установлен в подшипниках.
- В качестве привода применён мотор-редуктор.
- На крышке дозирующей ёмкости имеются патрубки для приёма продукта из дозаторов.
- Емкость установлена на 4 тензодатчика.
Примечания
- Производительность указана по зерновой смеси с насыпной плотностью γ = 650 кг/м3
- Навеска указана с погрешностью +/- 500 гр
Модуль подготовки сырья предназначен для временного хранения и дозирования основных компонентов. Загрузка бункеров происходит автоматически.
Применяется в комбикормовых заводах Доза-5 (Профи, Премиум), ДозаMIX-5 (Профи, Премиум) Доза-3 (Профи).
- Нория зерновая НЗ-10ОЦэт/6 20 т/ч – 2 шт.
- Транспортер шнековый ТШ-200/3-3 – 1 шт
- Транспортер шнековый ТШ-200/3-3 (реверс) 2 исп. – 2 шт.
- Задвижка ТЗЭ-200 – 1 шт.
- Бункер приемный БР-8 – 4 шт.
- Силос БР-8 – 2 шт.
- Дозатор шнековый ДШ – 4 шт.
- Дозатор шнековый ДШ для силоса – 2 шт.
- Дозирующая емкость ДБ – 1 шт.
- Металлическая обвязка – 1 шт.
- Монтажный комплект:
- Грунт эмаль
- Отвердитель
- Ортоксилол.
